基本形式和止旋構造升降機的型號表示方法：

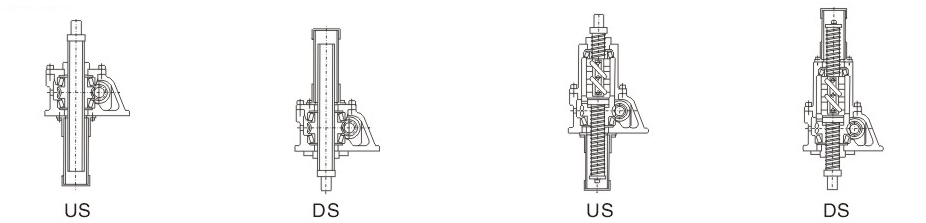

基本形式（US,DS）
蝸輪轉動，絲桿上下移動并伴隨附加的旋轉運動（如下圖）
US:押上 DS：吊下
請根據荷載方向、安裝方向來選擇合適的升降機（US或DS）。
絲桿軸在升降時，會產生旋轉力，所以必須做好防止旋轉措施。
止旋構造（UM,DM）
UM:押上 DM:吊下
絲桿只能上下運動
請根據荷載方向、安裝方向來選擇合適的升降機（UM或DM）。
安裝方位
采用III型安裝方位時，底腳安裝螺栓的性能等級須為10.9級以上。
YWMB（滾珠絲桿類型）基本參數一覽表
|
型號 |
YWMB010 |
YWMB025 |
YWMB050 |
YWMB100 |
YWMB150 |
YWMB200 |
YWMB300 |
YWMB500 |
|
|
最大負荷（kN） |
9.80 |
24.5 |
49.0 |
98.0 |
147 |
196 |
294 |
490 |
|
|
絲桿外徑（mm） |
20 |
25 |
40 |
50 |
55 |
65 |
80 |
100 |
|
|
絲桿底徑d（mm） |
17.5 |
21.4 |
31.3 |
39.1 |
43.1 |
55.7 |
74.8 |
87 |
|
|
絲桿螺距L1（mm） |
5 |
8 |
10 |
12 |
12 |
12 |
16 |
20 |
|
|
減速比（i） |
H速度 |
5 |
6 |
6 |
8 |
8 |
8 |
10 2/3 |
10 2/3 |
|
L速度 |
20 |
24 |
24 |
24 |
24 |
24 |
32 |
32 |
|
|
綜合效率η（%） |
H速度 |
61 |
62 |
64 |
63 |
63 |
62 |
56 |
60 |
|
L速度 |
34 |
35 |
39 |
43 |
43 |
41 |
34 |
3 |
|
|
容許輸入最大功率（kW） |
H速度 |
0.54 |
1.3 |
2.2 |
3.6 |
4.0 |
5.5 |
8.9 |
13.3 |
|
L速度 |
0.27 |
0.63 |
1.0 |
1.9 |
2.1 |
2.8 |
4.1 |
6.5 |
|
|
空載扭矩To（Nm） |
0.29 |
0.62 |
1.37 |
1.96 |
2.65 |
3.92 |
9.81 |
19.6 |
|
|
容許輸入軸扭矩*（Nm） |
19.6 |
49.0 |
153.9 |
292.0 |
292.0 |
292.0 |
735.5 |
1372.0 |
|
|
最大荷載時所需輸入軸扭矩** |
H速度 |
2.8 |
9.0 |
21.5 |
39.1 |
77.0 |
104.5 |
169.6 |
317.5 |
|
L速度 |
1.4 |
4.3 |
9.6 |
20.4 |
39.6 |
54.2 |
98.5 |
177.9 |
|
|
輸入軸每回轉一圈絲桿（活動螺母）軸向位移量 |
H速度 |
1 |
1.33 |
1.67 |
1.5 |
1.5 |
1.50 |
1.50 |
1.88 |
|
L速度 |
0.25 |
0.33 |
0.42 |
0.5 |
0.5 |
0.50 |
0.50 |
0.63 |
|
|
最大荷載時容許輸入軸回轉速度 |
H速度 |
1500 |
1400 |
1000 |
890 |
500 |
500 |
500 |
400 |
|
L速度 |
1500 |
1400 |
1000 |
890 |
500 |
500 |
400 |
350 |
|
|
最大荷載時絲桿回轉扭矩（Nm） |
8.7 |
34.7 |
86.7 |
208.2 |
416.3 |
555.1 |
1040.9 |
2081.7 |
|
**包括無負荷空轉扭矩的數值。
